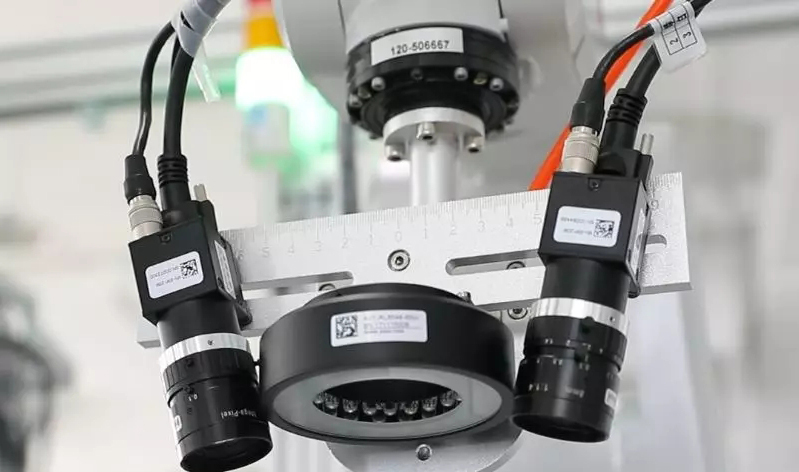

在工業自動化視覺檢測體系中，圖像質量是判定設備檢測精度、運行穩定性的核心指標。絕大多數視覺項目調試瓶頸、誤檢漏檢問題，并非源于算法缺陷與硬件配置不足，而是照明方案與實際檢測場景不匹配。
不同工件的材質屬性、表面結構、檢測維度存在極大差異：透明工件的透光干擾、鏡面工件的強反光、異形曲面的陰影疊加、微小缺陷的特征隱匿，都會直接破壞成像完整性。唯有匹配對應的照明技術，才能有效分離目標特征與背景干擾，最大化提升圖像對比度。
本文將以實際檢測場景為核心邏輯，重新梳理機器視覺五大主流照明方式，從輪廓尺寸檢測、鏡面精密檢測、微觀缺陷篩查、常規外觀檢測到復雜異形檢測，逐一拆解各照明技術的工作原理、適配光源、落地場景，為工業視覺方案定制、現場調試提供系統化參考。
一、背光照明：尺寸與輪廓檢測的標準方案
在精密工業檢測中，尺寸測量、輪廓判定、缺陷篩查對邊緣清晰度要求極高，背光照明正是針對這類外形維度檢測的最優解，也是工業視覺中對比度表現最優異的照明方式之一。
技術原理
采用“光源后置、相機前置”的對射式布局，光源從工件背部垂直投射均勻光線。工件實體區域遮擋光線形成黑色剪影，無遮擋區域光線通透呈現高亮底色，徹底剝離工件表面顏色、紋理、反光的干擾，僅保留純粹的輪廓與透光特征，成像邊緣銳利、黑白分界清晰。
適配光源類型
通用面光源適用于大部分常規工件的輪廓與有無檢測；平行背光源可規避光線衍射問題，搭配遠心鏡頭可實現微米級高精度尺寸測量；側置背光源更適配透明、薄壁工件的邊緣細微缺陷檢測。
核心應用場景
廣泛應用于精密零部件尺寸校核，包含螺絲、齒輪、電子元器件的長寬、孔徑、間距測量；同時可檢測零件缺失、邊緣毛刺、通孔堵塞等外形不良，以及透明玻璃、薄膜、塑膠件內部的氣泡、雜質、透光不均等缺陷。
二、同軸照明：鏡面高精密工件缺陷檢測專用技術
拋光金屬、晶圓、光學玻璃等鏡面工件，極易產生全域強反光，常規照明方式會出現大面積過曝、特征丟失，同軸照明是解決高反光平面精密檢測的核心技術。
技術原理
依托半透半反分光鏡構建同軸光路，讓照明光路與成像光路完全重合，光線零角度垂直照射工件表面。平整鏡面區域光線垂直反射、原路回傳，形成均勻明亮的底色；工件表面的劃痕、污漬、凹凸瑕疵會散射光線，無法進入成像鏡頭，在畫面中形成暗色缺陷區域，實現缺陷與背景的極致分層。
適配光源類型
專用集成同軸光源成像均勻、穩定性強，是量產設備的主流選型；帶同軸照明的遠心鏡頭光路精度更高，適配高精度檢測場景；點光源搭配分光鏡的簡易同軸方案，適用于低成本、低精度的臨時檢測場景。
核心應用場景
專注各類鏡面、超拋光精密工件檢測，涵蓋晶圓、硅片、液晶玻璃的微觀劃痕與臟污檢測，高反光金屬工件的激光蝕刻字符、二維碼識別，以及精密模具、拋光五金件的表面瑕疵篩查。
三、低角度照明（暗場）：微觀細微缺陷的放大技術
針對工件表面肉眼難以分辨的輕微劃傷、壓痕、微凸起等微觀缺陷，常規照明方式無法捕捉特征，低角度暗場照明可精準放大微弱缺陷，是細微表面瑕疵檢測的必備方案。
技術原理
光線以15°以內的超低角度平行掃過工件表面，依托暗場成像原理：工件光滑完好區域發生鏡面反射，光線全部偏離相機，形成純凈黑色背景；僅有劃痕、凹凸、破損等缺陷會改變光線傳播方向，產生漫反射光線進入鏡頭，讓微小缺陷呈現高亮狀態，極大提升缺陷辨識度。
適配光源類型
低角度環形光源可實現360°全方位均勻掃光，無檢測死角，適配各類平面工件的瑕疵檢測；線光源搭配線陣相機，適用于薄膜、金屬卷材等連續運動物料的劃痕檢測；點光源搭配柱面鏡可形成窄幅光帶，聚焦局部微小區域的精細化檢測。
核心應用場景
適用于金屬、玻璃、亮面塑料等光滑材質的細微缺陷檢測，包括表面劃傷、壓痕、磨損、微裂紋篩查，同時可清晰凸顯工件凹凸壓印、激光雕刻的淺痕字符，解決淺紋理特征成像模糊的問題。
四、高角度照明（明場）：工業通用外觀檢測基礎方案
高角度明場照明是適用性最廣的基礎照明技術，結構簡單、調試便捷、成像穩定，覆蓋工業場景中80%以上的常規平面外觀檢測、字符識別場景。
技術原理
光線以45°至90°的高角度直射工件表面，工件平整區域可穩定反射光線至相機鏡頭，成像畫面明亮均勻；工件表面的異物、污漬、淺層劃痕、傾斜結構會改變光線反射路徑，形成暗色特征，通過穩定的明暗反差實現缺陷判別與特征識別。
適配光源類型
0度環形光源光照均勻，適配基板檢測、字符識別等常規場景；組合式條形光源可靈活調節角度，適配大尺寸平面工件的定向照明；點光源搭配遠心鏡頭，可滿足小視野、高精度的局部特征檢測需求。
核心應用場景
主打啞光、平整工件的常規檢測，包含印刷字符、條碼二維碼讀取，電路板焊盤、線路完整性檢測，塑膠、紙質、普通金屬平面的污漬、異物、淺層缺陷篩查，是自動化流水線的通用標配照明方案。
五、漫射多角度照明：復雜異形工件成像解決方案
針對曲面、高低落差大、結構不規則的異形工件，單一方向照明極易產生陰影、局部反光、明暗不均問題，漫射多角度照明可實現全包裹式均勻布光，完美適配復雜結構工件檢測。
技術原理
依托穹頂、碗狀等漫反射結構，光線經內壁高反射涂層多次折射、漫射后，從各個角度無死角覆蓋工件表面。徹底消除單向照明帶來的陰影盲區、局部眩光問題，讓曲面、凹凸結構、異形工件的整體成像光線柔和、畫質均勻。
適配光源類型
穹頂圓頂光源漫射效果最佳，均勻性頂級，是高反光異形工件的首選；碗狀光源聚光性更強，適配深腔、凹槽類工件檢測；環形漫射光源性價比優異，適用于常規復雜工件的基礎均勻照明場景。
核心應用場景
適配球形、曲面、異形、高低差工件，包括球軸承、玻璃球的全域表面檢測，手機殼體、壓鑄鋁件、精密模具等高反光異形件的外觀檢測，同時可消除電路板多元器件堆疊產生的陰影，實現整板完整成像。
工業視覺照明精準選型核心邏輯
工業照明無通用模板，場景適配是唯一標準。結合各類生產線落地經驗，可通過“先定需求、再判材質、最后微調”的邏輯快速選型：
1. 按檢測需求定方案：尺寸輪廓測量選背光照明；鏡面微缺陷檢測選同軸照明；細微劃痕篩查選低角度照明；字符與常規外觀檢測選高角度照明；異形復雜工件選漫射照明。
2. 按工件材質做優化：高反光材質優先同軸、穹頂漫射方案；透明材質適配背光、低角度照明；啞光平面材質通用高角度照明即可滿足需求。
3. 按現場工況做微調：理論選型為基礎，現場通過微調光源高度、角度、亮度，可進一步消除殘留干擾，優化成像對比度。
照明系統是機器視覺的成像基石，選對照明方式，能夠大幅降低算法運算壓力，提升檢測設備的穩定性與準確率。精準掌握五大照明技術的適配邊界，結合工件結構、材質、檢測需求場景化選型，是工業視覺項目高效落地、穩定量產的關鍵核心。
