走訪上千家生產制造企業，我們發現一個很普遍的行業怪象：同樣是機器視覺檢測設備，有的工廠上線后24小時穩定運行，不良品漏檢率低于0.1%，直接替代3-6名質檢工人；還有不少企業花高價采購視覺設備，頻繁出現誤檢、卡頓、識別失敗，最后設備閑置在產線角落，依舊退回人工質檢。

很多工廠負責人、自動化工程師把問題歸咎于設備品牌、算法程序，其實絕大多數視覺設備落地失敗，本質只有一個原因：忽略了機器視覺經典系統結構的配套邏輯，盲目堆砌高端硬件，硬件架構搭配本末倒置。

上期我們給大家拆解了機器視覺檢測系統行業通用的經典六大結構，今天結合工業現場落地工況，聊聊這套經典架構在實際生產中的底層運行邏輯、企業最容易踩的架構搭配誤區，幫制造業企業避開視覺設備采購、產線改造大坑。

一、重申核心：所有工業視覺設備，都逃不開這套經典底層架構

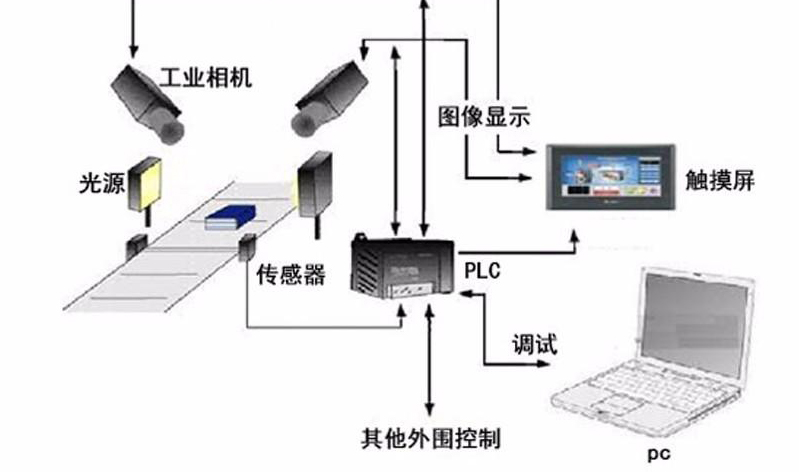

不管是簡易桌面型視覺檢測儀、全自動光學篩選機、流水線在線視覺檢測設備，還是高端3D視覺測量設備，核心框架全部沿用工業行業沉淀數十年的經典閉環結構：光學成像硬件+信號傳輸模塊+視覺運算中樞+自動化執行單元。

很多客戶有一個誤區：貴的硬件=檢測效果好。事實上機器視覺是一套協同運行系統，不是硬件簡單拼接。經典結構講究各部件參數匹配、層級適配，單一硬件配置再高，架構搭配失衡，整套設備檢測精度和穩定性都會大打折扣。

舉個行業常見案例：高端百萬級工業相機，搭配劣質補光光源和非標工裝，金屬工件檢測依舊會出現反光誤檢；普通常規相機，搭配適配工況的標準經典架構，反而能穩定完成塑膠、五金常規缺陷檢測。

二、工業現場高頻踩坑：經典結構四大搭配誤區（90%企業都中招）

結合現場調試經驗，我們整理出企業落地視覺項目，針對經典系統結構最容易踩的4個致命誤區，也是大部分設備用不起來的根本原因：

1、重算法、輕光學：忽略視覺系統“光學前置邏輯”

行業老話七分光源三分算法，放在現場落地中完全適用。經典視覺結構里，光學成像單元是第一道關卡，圖像質量決定檢測上限。

很多企業一味追求高端AI算法，壓縮光學光源、鏡頭預算，直接使用車間環境光或者通用普通光源。工件反光、邊緣陰影、表面紋理干擾，原始圖像本身殘缺，再強大的視覺軟件算法，也無法精準識別細微劃痕、沙眼、崩邊、色差缺陷。

正確邏輯：優先根據工件材質、缺陷類型敲定光源和鏡頭方案，再匹配算法程序，遵循經典結構從前到后的成像流程。

2、硬件參數不匹配：架構上下游性能斷層

這是定制視覺設備最常見的問題。經典視覺系統是閉環上下游鏈路：鏡頭分辨率、相機像素、采集卡傳輸帶寬、工控機算力必須層層匹配。

高像素相機搭配低畸變劣質鏡頭，會出現成像畸變；高速線陣相機搭配普通低速采集卡，會出現圖像丟幀、產線拖影；高端運算軟件搭配低配工控終端，設備檢測卡頓、拖慢整條自動化產線節拍。

上下游硬件性能斷層，會直接造成設備檢測精度不穩定，時準時不準，運維人員很難排查故障。

3、輕視機械工裝：架構基礎不穩，檢測數據全部失效

很多采購人員誤以為機器視覺只有相機、光源、軟件核心部件，忽略經典結構里的機械工裝定位單元。

工業車間有震動、物料輸送偏移、工件定位偏差等問題；工裝夾具、安裝支架、輸送流水線是整套視覺系統的承載基礎。工裝定位精度不夠、設備支架抗震性差，工件每次拍照位置偏移，哪怕硬件和算法全部達標，也會出現大批量尺寸誤判、良品誤剔除問題。

4、重檢測、輕聯動：視覺系統和產線PLC脫節

落地層面，視覺檢測的最終目的不是拍照識別，而是實現產線自動化管控。部分簡易視覺設備只保留成像和判斷功能，忽略IO輸出、PLC聯動的末端執行架構。

設備識別不良品后，無法自動剔除、無法報警提示、數據無法上傳工廠MES生產管理系統，只能人工看屏幕分揀，完全發揮不出自動化視覺質檢的價值。

三、不同生產場景，經典視覺結構該怎么選配？

沒有萬能的視覺設備，只有適配工況的架構方案，結合制造業主流場景簡單劃分：

- 常規大批量外觀質檢（螺絲、密封圈、塑膠小件）：標準基礎版經典架構，面陣相機+專用環形光源+常規視覺算法，性價比最高，滿足95%外觀瑕疵、有無裝配檢測；

- 精密微米級尺寸檢測（汽車精密配件、半導體元器件）：升級光學單元，搭配遠心鏡頭+高像素工業相機，強化工裝定位精度，保留原有經典系統閉環邏輯即可；

- 復雜缺陷、異形工件檢測（布藝瑕疵、不規則鑄件）：基礎經典架構不變，升級后端深度學習AI算法模塊，硬件主體無需大范圍更換；

- 高速流水線在線檢測（食品包裝、藥瓶外觀）：升級高速傳輸采集卡+高幀率相機，優化產線聯動執行機構，適配高節拍生產。

四、好的視覺設備，從來都是標準化架構+場景定制

縱觀行業頭部落地成功的視覺質檢項目，從來不是盲目堆砌頂配硬件，而是嚴格遵循機器視覺經典標準系統架構，根據工廠車間環境、產品檢測需求、產線生產節拍，做針對性參數調試和局部模塊升級。

理清這套底層結構邏輯，企業后續設備采購、舊產線視覺改造、設備故障排查都會事半功倍，從根源降低設備閑置、項目落地失敗的風險。
